HSサンプルカット・ミーリング加工機


Z軸自動制御のツールヘッドやミーリングヘッドを搭載する、自社オリジナルの高速・高精度、自動製図・サンプルカット・ミーリング加工システム(サンプルカッター)

▼対応する素材

標準ツール

・プロッターペンツールによる製図
・Z軸制御、ナイフツールによる切断
・Z軸制御、ローラーツールによる折り目加工
  • 電気振動ツール
  • 不織布への溝加工 スチロール材(50mm)
  • Z軸制御サンプルカットヘッド

多彩なツールを選択

・電気振動ナイフツール、電気振動罫ツール
・50mm厚までの材料用、電気振動ナイフツール
・エアまたはZ軸制御、スピンドルツールによる溝加工、穴明け加工
・プラ段などの樹脂材料向け、電気ヒート式ナイフツール、電気ヒート式折り罫ツール
・45度切断ツールによるカット、折り曲げ加工

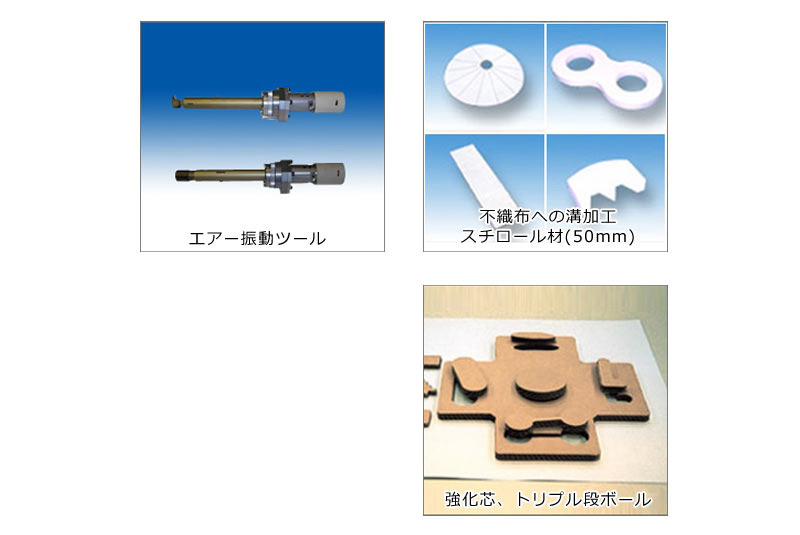

  • 電気振動ツール
  • 不織布への溝加工 スチロール材(50mm)
  • 強化芯、トリプル段ボール
  • ミーリングヘッド部

反復位置決め精度0.01mmを誇る高精度マシン

・部品のひとつひとつを社内で製造・組立てを行った自信作。
・一体成型、同時切削のフレーム構造とサーボモーター&ラック&ピニオン式の駆動装置により高精度且つ経年変化による精度劣化が無い。
・ボールねじとサーボモーターによるZ軸制御は0.01mm単位で設定できます。

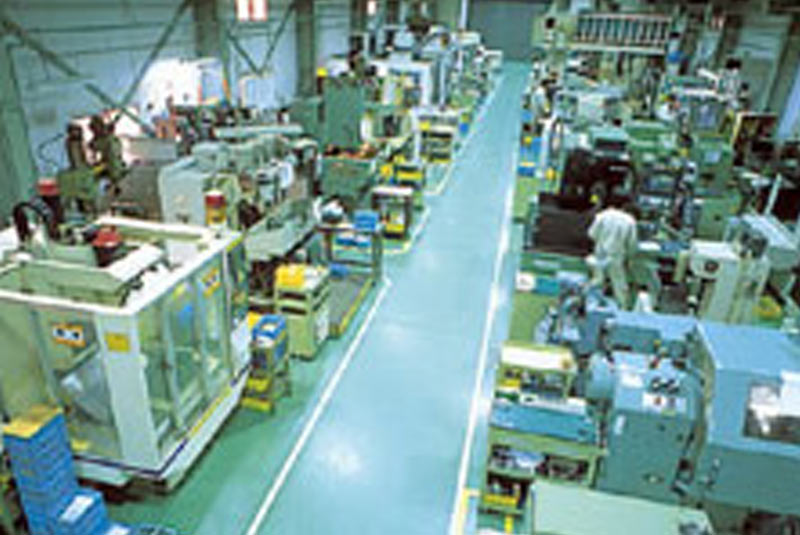

  • 第一工場
  • 高い精度を維持する駆動部分(1)
  • 高い精度を維持する駆動部分(2)

テーブルサイズ 他

・11種類のテーブルサイズをご用意、またご希望のサイズを製作します。
・安全装置、ロール材固定台、位置固定ピンなど、オプション製作もお受けします。

▼HSシリーズのテーブル種類とサンプル加工範囲

Y\X X:700 X:1200 X:1600 X:1800 X:2300
Y:800 0708
685 x 800

Y:1000   1000
1205 x 1050

Y:1600   1600
1205 x 1550

Y:2000   2100
1205 x 2050
2116
1720 x 2070

Y:2400     2416
1720 x 2400
2418
1880 x 2400

Y:2600     2616
1720 x 2560

Y:3000     3016
1720 x 3070
3018
1880 x 3070

Y:5100         5020
2300 x 5120
