ZUND S3 サンプルカッター
軽量、高速でありながら高性能なマシン
「ZUND S3」はナイフによる切断、エンドミルによる切削など厚み20mmの加工に対応した多機能機 「高速、自動製図・サンプルカット機」（サンプルカッター）です。
※ZUND社（スイスのプロッターメーカー）からOEM供給によるノックダウン方式にて日本国内へ販売いたします。
・最高速 60m/分、最高加速度 10m/s2 (1G)
・反復位置決め精度 0.02mm
・サーボモーターとラバーベルト、スリップレス スチールベルトによる駆動装置
・ボールねじとサーボモーターによるZ軸は0.01mm単位で設定できます。
ZUND S3シリーズのテーブルサイズ
※表中の数字は標準の加工範囲を表します。使用するヘッド･ツールにより変化します。（詳細はお問い合わせください）※仕様は予告なしに変更する場合がありますのでご了承ください。
| 奥行き＼幅 | Mライン (1330mm) | Lライン (1800mm) | XLライン (2270mm) |
|---|---|---|---|
| 800mm | M-800 1330 x 800 | - | - |
| 1200mm | M-1200 1330 x 1200 | L-1200 1800 x 1200 | XL-1200 2270 x 3200 |
| 1600mm | M-13300 1600 x 2500 | L-1600 1800 x 1600 | - |

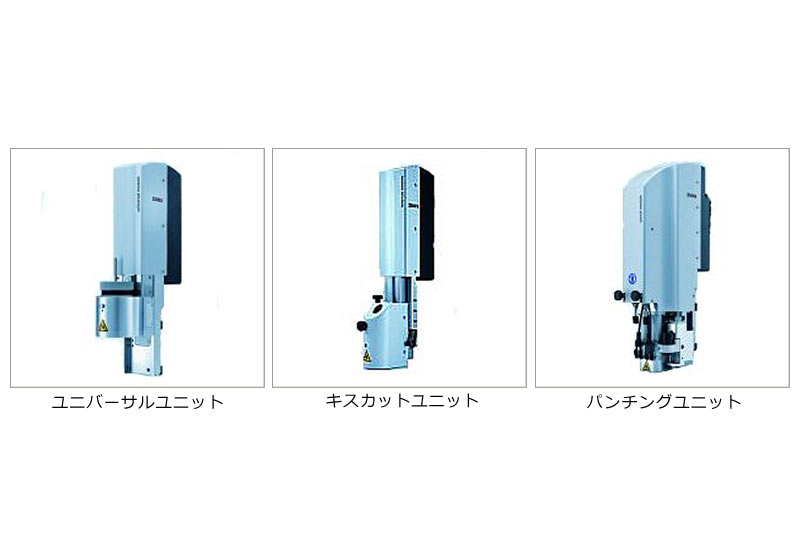

ヘッドユニット交換システム
・加工材料・加工目的に応じて選択が可能なユニバーサルヘッド
・同時に２種類のユニバーサルユニットを取り付けできます
・シールなどのキスカット・フィルムの切断など加圧制御式ナイフヘッド（オプション）
・印刷のマークを読み取るＣＣＤカメラシステムを取り付け可能（オプション）

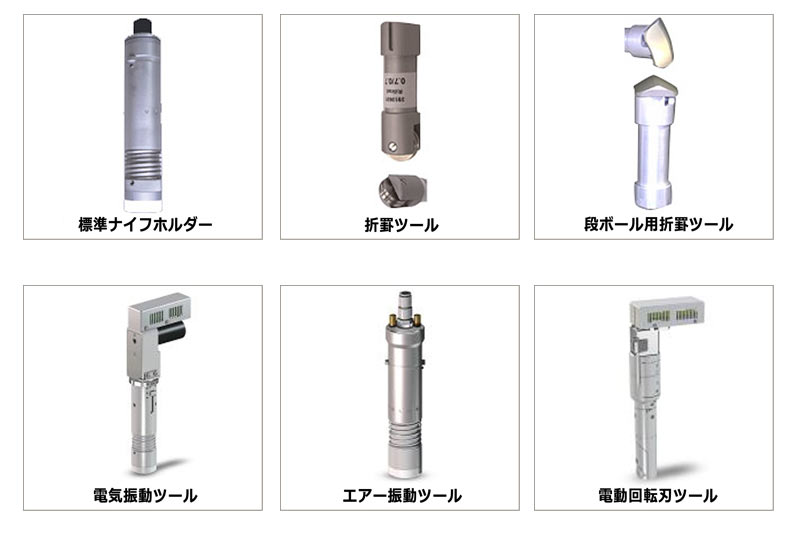

多彩なツールを選択、自在に交換可能
・標準ナイフホルダー（標準の切り引きナイフを装着する）
・インサートスリーブ（ナイフホルダーや罫線ツールを装着する）
・折罫ツール（ローラーにより折筋を加工するツール、オプション）
・段ボール用折罫ツール（段ボールに折筋を付けるツール、オプション）
・電気振動ナイフツール、エア振動ナイフツール
・5mm厚までの紙・発泡材向け、45度斜めカットツール
・繊維・布などテキスタイル向け、回転円盤形ナイフツール

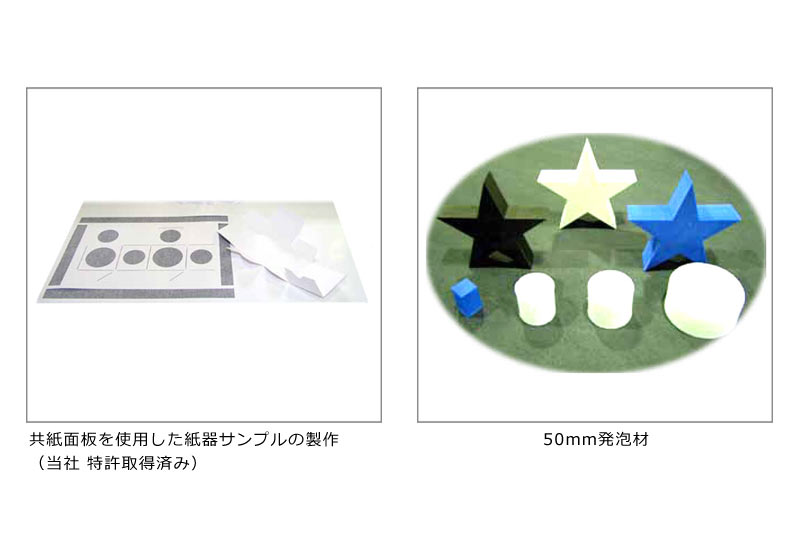

加工サンプル
基本的にナイフで切れる平面状の物はすべて加工できます。（詳細はお問い合わせください）
オプション品

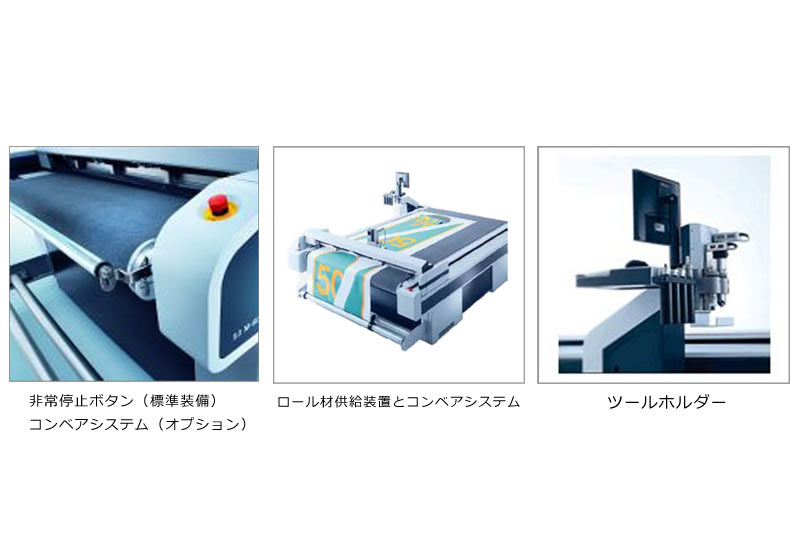

・光センサー式の安全装置、非常停止ボタンは標準装備
・コンベアシステム（高精度材料送り装置）を採用すれば、流れ方向(奥行き）のサイズに制限はありません。
・シートフィーダーシステムとCCDカメラシステムを装備することによりシート材の供給から位置決め、切断、排紙を完全自動で行います。
・ロール材固定台、位置固定ピンなど、オプション製作もお受けします
