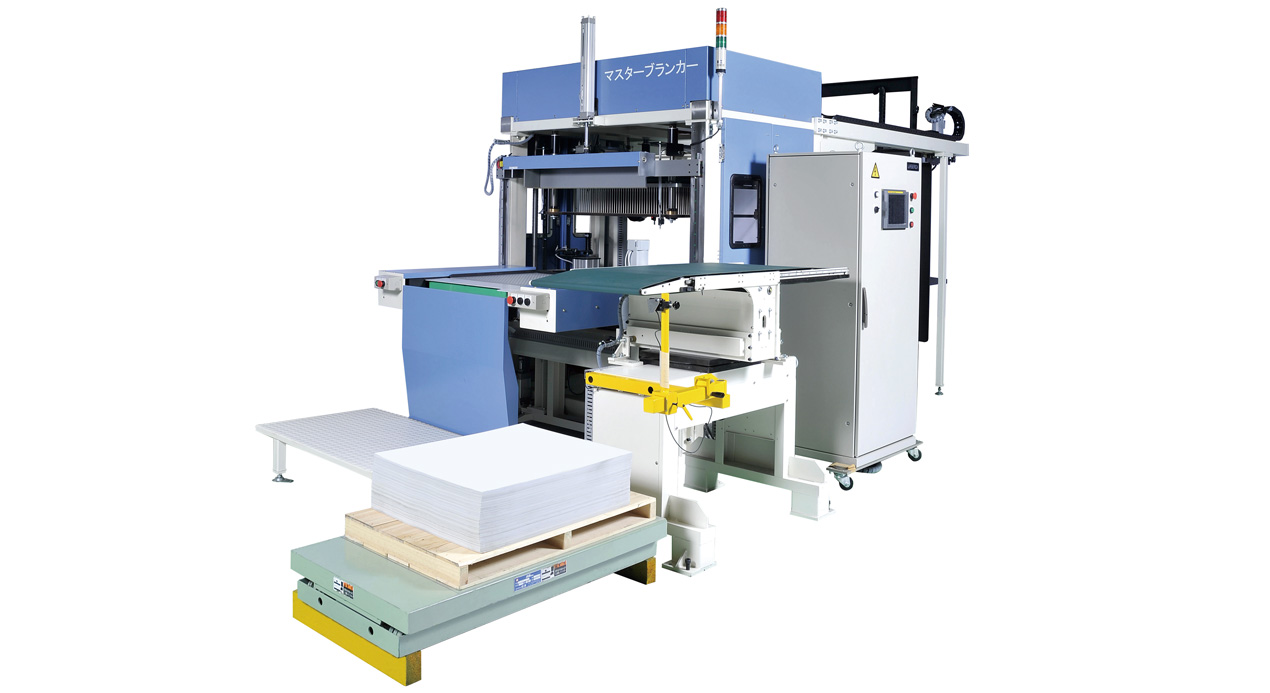

マスターブランカー BLK

打ち抜き後の「ムシり作業」を完全自動化。多品種・小ロットに応える、唯一のブランキングシステム

マスターブランカーは手作業で行っていたムシり作業を自動化する高速ブランキングシステムです。ムシり作業を機械化するだけでなく、オプション製品との組み合わせで、工程全体の自動化を促進。高品質、高生産性、低コストを実現します。
また、レザック独自の上下ピン方式によるブランキングは、サイクルタイムの短縮だけでなく、素早いジョブチェンジも可能。スピードが求められる生産現場の要望に柔軟に対応できます。市場の変化や顧客ニーズに合わせたフレキシブルな生産が求められる現代、マスターブランカーは、多品種・小ロットに応える、唯一のブランキングシステムです。 (適応用紙サイズで2機種から選択できます。)
L版用 L半裁用
用紙サイズ 1100mm x 800mm 820mm x 600mm
本体サイズ 2000mm x 2730mm 1700mm x 2330mm
本体高さ 2650mm 2650mm

高精度・高品質

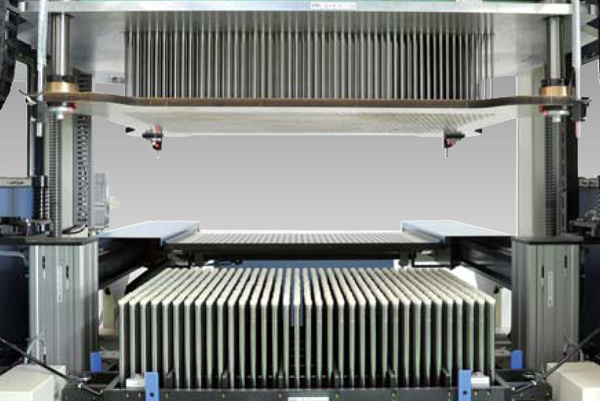

細かな抜き部分にも行き渡るよう研究を重ねて開発された、独自配列の上部約4,000本のピンと、先端を特殊樹脂素材で保護された打痕を軽減する下部約1,300本のピンがムラなくプレスし、様々な箱形状、サイズに対応いたします。今までの手ムシり作業では難しかった複雑な形状も高精度でブランキングすることが可能です。

高い生産性

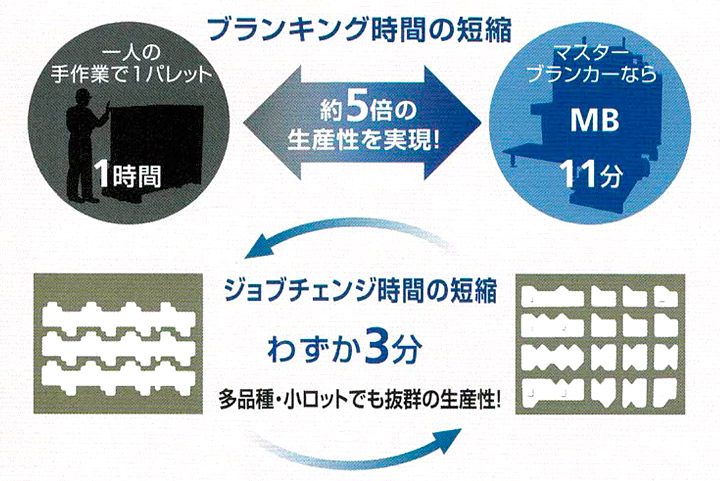

ムシり作業の生産効率を5倍に向上。最大85mm厚を約40秒サイクルでブランキングできるため、1パレット(約1,400mm高)を約11分で処理することが可能です。そして、ジョブチェンジに必要な時間はたった3分。多品種・小ロットのジョブで抜群の生産性を誇ります。

その他、特徴

  • 独自のテンプレートを採用。抜き型用CADデータからブランキング型を簡単に作成。

    ブランキング型は、上下ピンを仕分ける板紙によるテンプレート方式を採用。専用CADソフトとカッティングマシンを利用することで、抜き型データからブランキングのテンプレートを簡単に作成できます。また、データがない場合でも、抜き打ち後の本紙を使ってテンプレートを作成できます。
  • ジョブチェンジはわずか3分。多品種・小ロットでも高生産性を維持。

    テンプレートの差し替えだけで、素早くジョブチェンジ。多品種・小ロットや、大ロットの作業中の急な差し込み作業にもスムーズに対応できます。
  • お客様のニーズに合わせて柔軟にレイアウト。オプション製品とも自由な組み合わせが可能。全てオリジナルでセットアップいたします。

    お客様のニーズに合わせて柔軟にレイアウト。オプション製品とも自由な組み合わせが可能。全てオリジナルでセットアップいたします。
