ZUND G3 サンプルカッター

ZUND社(スイスのプロッターメーカー)からOEM供給によるノックダウン方式にて日本国内へ販売する ナイフによる切断、エンドミルによる切削など厚み50mmの加工にも対応した多機能・高性能加工機(サンプルカッター) 最下段にてZUND社制作の動画をご覧になれます。

▼対応する素材

ヘッドユニット交換システム

・加工材料・加工目的に応じて選択が可能なユニバーサルヘッド
・同時に3種類のユニバーサルユニットを取り付けできます
・ミーリングヘッドユニットによる切削加工(オプション)
・印刷のマークを読み取るCCDカメラシステムを取り付け可能(オプション)
・CCDカメラを使用して印刷に合わせたカットを行うヘッド(APSシステム)
  • ユニバーサルユニット
  • G3のヘッドユニット交換システム
  • ミーリングユニット
  • ユニットの取り付け
  • 各種ツールの挿入
  • CCDカメラユニット

多彩なツールを選択、自在に交換可能

ユニバーサルユニットへ装着するツール

  • 標準ナイフを装着する
  • ローラーにより折り目を加工するツール(オプション)
  • 大型ローラーにより段ボールに折筋を加工するツール(オプション)
  • 積層段ボール専用の折筋を加工するツール(オプション)
・標準ナイフホルダー(標準のナイフを装着する)
・折罫ツール(ローラーにより折筋を加工するツール、オプション)
・段ボール用折罫ツール(段ボールに折筋を付けるツール、オプション)
・V-カットツール(積層段ボールに折筋を付けるツール、オプション)

ユニバーサルユニットへ装着するツール

  • モーター駆動によりナイフに振動を与えて材料を切断するツール
  • 空気圧の駆動によりナイフに振動を与えて材料を切断するツール
  • シールなどのハーフカットに使用する加圧調整型ナイフツール
・軟質・薄物材料向け、電気振動ナイフツール
・硬質・厚物材料向け、空気圧で駆動するエアー振動ツール
・シールなどのハーフカットに最適なキスカットツール

加工サンプル

  • 共紙面板を使用した紙器サンプルの製作(当社 特許取得済み)
  • 50mm発泡材
※基本的にナイフで切れる平面状の物はすべて加工できます。(詳細はお問い合わせください)

軽量、高速でありながら高性能なマシン

・最高速 60m/分、最高加速度 10m/s2 (1G)
・反復位置決め精度 0.02mm
・サーボモーターとスリップレス スチールベルト、タイミングベルトによる駆動装置
・ボールねじとサーボモーターによるZ軸は0.01mm単位で設定できます置

オプション品

・コンベアシステム(高精度材料送り装置)を採用すれば、 流れ方向(奥行き)のサイズに制限はありません。
・シートフィーダーシステムとCCDカメラシステムを装備することによりシート材の供給から位置決め、切断、排紙を完全自動で行います。
・ロール材固定台、位置固定ピンなど、オプション製作もお受けします。

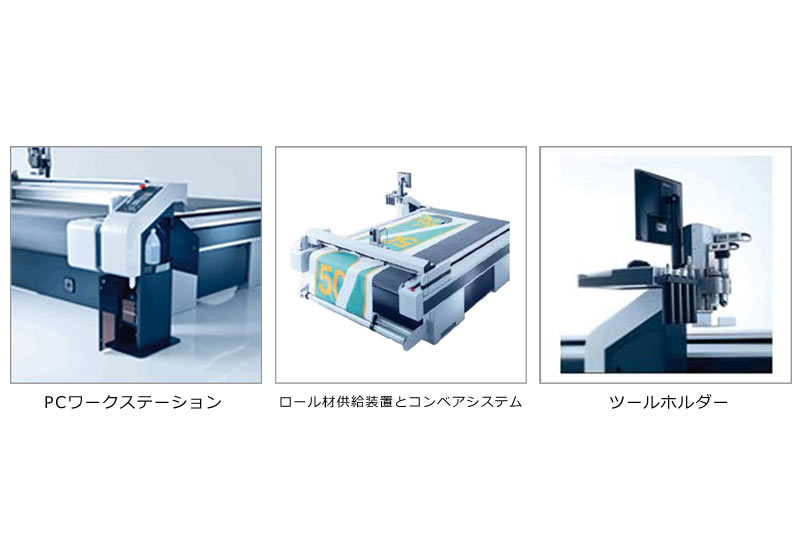

  • PCワークステーション
  • ロール材供給装置とコンベアシステム
  • ツールホルダー

テーブルサイズ 他

  • 非常停止ボタン(標準装備)
・11種類のテーブルサイズをご用意
・光センサー式の安全装置を標準装備
・非常停止スイッチを標準装備
・厚み50mmへの対応を標準装備

▼G3シリーズのテーブルサイズ

奥行き\幅 Mライン
(1330mm)
Lライン
(1800mm)
XLライン
(2270mm)
2XLライン
(2740mm)
3XLライン
(3210mm)
1600mm M-1600
1330 x 1600
  XL-1600
2270 x 1600
2XL-1600
2740 x 1600
3XL-1600
3210 x 1600
2500mm M-1600
1330 x 2500
L-2500
1800 x 2500
    3XL-2500
3210 x 2500
3200mm   L-3200
1800 x 3200
XL-3200
2270 x 3200
2XL-3200
2740 x 3200
3XL-3200
3210 x 3200
※注文によりM-2500(1330mm x 2500mm)を製作できます。
※表中の数字は標準の加工範囲を表します。使用するヘッド・ツールにより変化します。(詳細はお問い合わせください)
※仕様は予告なしに変更する場合がありますのでご了承ください。
